Что такое электрическая цепная таль и когда она нужна?

Электрическая цепная таль (тельфер) — подвесной механизм с электроприводом для подъёма грузов от 0,25 до 10 т на производстве, складе и стройке. Работает в цехах, на складах и монтажных площадках. Типичные задачи — перемещение заготовок, установка оборудования, погрузка/разгрузка на постоянных рабочих местах.

Цепная или канатная электроталь (тельфер) — в чём разница?

Цепная компактнее, легче и ниже по строительной высоте — важно при низких потолках. Канатная берёт больше (до 50 т) и выдерживает более интенсивный режим. До 10 т при умеренной нагрузке цепная обычно предпочтительнее.

Стационарная или передвижная?

Стационарная висит в одной точке — только вверх-вниз. Для ремонтной зоны, участка сборки. Передвижная катится по двутавру и перемещает груз по горизонтали. Нужно не только поднять, но и переместить вдоль пролёта — берите передвижную.

Какие бывают типы кареток у передвижных талей?

Каретки делятся на ручные и электрические. Ручная каретка перемещается за счёт толкания груза оператором — подходит для коротких пролётов и нечастых перемещений. Электрическая каретка управляется с пульта и обеспечивает скорость передвижения до 20 м/мин. Каретку подбирают по ширине полки двутавровой балки — типовой диапазон от 50 до 220 мм.

Зачем нужна двухскоростная?

Высокая скорость — перемещение на расстояние, низкая — точное позиционирование при опускании. Это важно при сборке, установке хрупкого оборудования, работе в тесноте. Для типовой погрузки хватит более дешёвой односкоростной.

Какую грузоподъёмность выбрать?

Стандартный ряд — 0,25; 0,5; 1; 2; 3; 5 и 10 тонн. Масса самого тяжёлого груза вместе с грузозахватными приспособлениями (стропы, траверсы) не должна превышать номинальную грузоподъёмность тали. Работа с перегрузом запрещена — это приводит к ускоренному износу цепи, тормоза и создаёт аварийную ситуацию.

Как выбрать высоту подъёма?

Стандартные значения — 3, 6, 9 и 12 метров, у ряда моделей до 18–20 м. Рассчитайте: расстояние от точки подвеса до пола минус высота груза с захватом минус строительная высота тали. При увеличении длины цепи растёт масса тали и нагрузка на несущую конструкцию — учтите это при проектировании.

Что означает группа режима работы (классификация М/ISO)?

Группа режима определяет допустимую интенсивность эксплуатации. Большинство цепных талей имеют группу М4 по ISO 4301 (соответствует 2М–3М по ГОСТ 25835). М4 рассчитана на средний режим — до 150–200 включений в час при ПВ 40%. Для конвейерных линий с непрерывной работой нужна группа М5 и выше.

Какое напряжение питания требуется?

Большинство моделей работают от трёхфазной сети 380 В. Цепь управления (пульт) обычно запитана через понижающий трансформатор на 24 В или 36 В — это обеспечивает безопасность оператора. Перед покупкой уточните параметры электросети на объекте: напряжение, частоту, наличие заземления.

Что даёт уменьшенная строительная высота (УСВ)?

Строительная высота — расстояние от подвеса до крюка в верхнем положении. Модели с УСВ имеют укороченный корпус: при низких потолках это даёт больше полезной высоты подъёма.

Как часто нужно обслуживать электрическую цепную таль?

Ежесменно — визуальный осмотр крюка, цепи, тормоза и корпуса перед началом работы. Раз в 3 месяца — смазка грузовой цепи. Раз в 6 месяцев — периодический осмотр: проверка редуктора, двигателя, контактора, концевых выключателей. Раз в 12 месяцев — полное техническое освидетельствование с нагрузочным испытанием.

Когда грузовую цепь пора менять?

Цепь бракуется при удлинении звена более 3% от номинального размера — замерьте участок из 10 звеньев и сравните с паспортными данными. Также цепь выбраковывают при наличии трещин, деформированных или заклинивающих звеньев, и при уменьшении диаметра сечения прутка более чем на 10% из-за износа. Повреждённую цепь ремонтировать запрещено — только замена.

Как правильно смазывать грузовую цепь?

Снимите нагрузку, очистите цепь от грязи и остатков старой смазки. Нанесите специальную цепную смазку или густое минеральное масло на каждое звено так, чтобы смазка проникла в зоны контакта. Периодичность — не реже раза в 3 месяца при обычном режиме, ежемесячно при интенсивной работе или агрессивной среде (пыль, влага).

Нужна ли регистрация в Ростехнадзоре?

Нет. Тали с управлением с пола (пульт на кабеле) не регистрируются при любой грузоподъёмности. Перед пуском — полное освидетельствование, ответственные лица назначаются приказом.

Какие требования к несущей конструкции для подвеса тали?

Балка или конструкция должна выдерживать нагрузку от тали с номинальным грузом плюс динамические коэффициенты. Расчёт несущей способности выполняет инженер-конструктор. Для передвижных талей двутавровая балка подбирается по профилю (ширина полки должна соответствовать каретке) и по допустимому прогибу — не более 1/400 пролёта.

Можно ли использовать таль на открытом воздухе?

Стандартные модели имеют степень защиты IP54–IP55 и рассчитаны на работу при температуре от −20 до +40 °C. Для уличной эксплуатации убедитесь, что таль защищена от прямого попадания осадков — навес продлит срок службы электрики и цепи. После работы в условиях повышенной влажности обязательно просушите и смажьте цепь.

Зачем нужен концевой выключатель?

Он останавливает крюк в верхнем положении, не давая оборвать цепь и повредить механизм. Работать с отключённым или неисправным концевиком запрещено. Проверяйте его ежесменно — поднимите крюк без груза до упора.

Главные правила безопасности?

Нельзя: превышать номинал, стоять под грузом, перемещать людей, оставлять груз на весу без присмотра. Груз должен быть застроплен и свободен от связей. Косое натяжение цепи ведёт к перегрузке и ускоренному износу.

Что входит в комплект поставки электрической цепной тали?

Типовой комплект: таль в сборе (механизм подъёма, грузовая цепь, крюковая подвеска), пульт управления на кабеле, паспорт и руководство по эксплуатации. У передвижных моделей в комплект входит каретка. Проверьте наличие сертификата соответствия — без него ввод в эксплуатацию запрещён.

На что обратить внимание при покупке?

Определите грузоподъёмность, высоту подъёма, тип (стационарная/передвижная) и скоростной режим (одно- или двухскоростная). Уточните группу режима работы и соответствие реальной интенсивности. Проверьте класс прочности цепи — не ниже Т(8). Убедитесь в наличии паспорта, сертификата и гарантии производителя.

Главная

Грузоподъемное оборудование и такелаж

Тали электрические (тельферы)

Электрические цепные тали

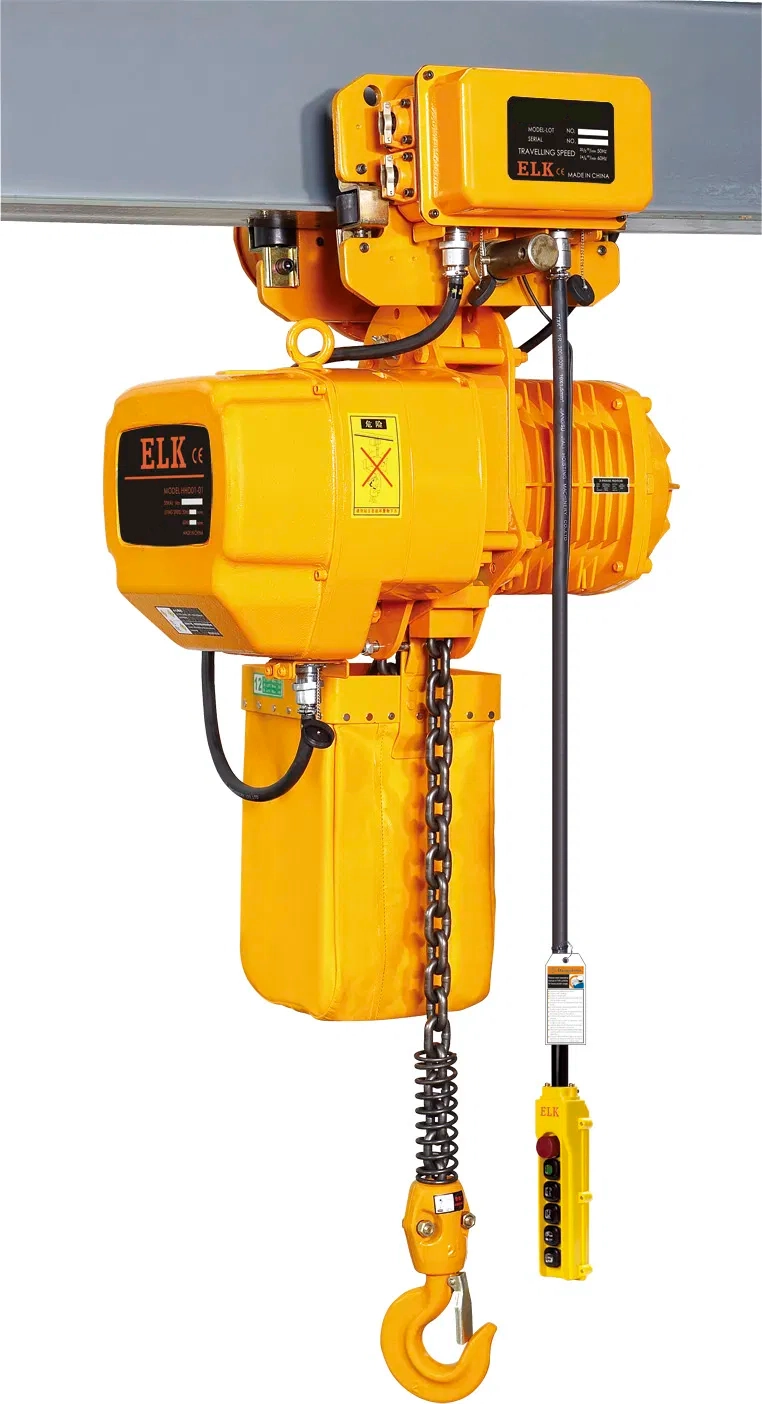

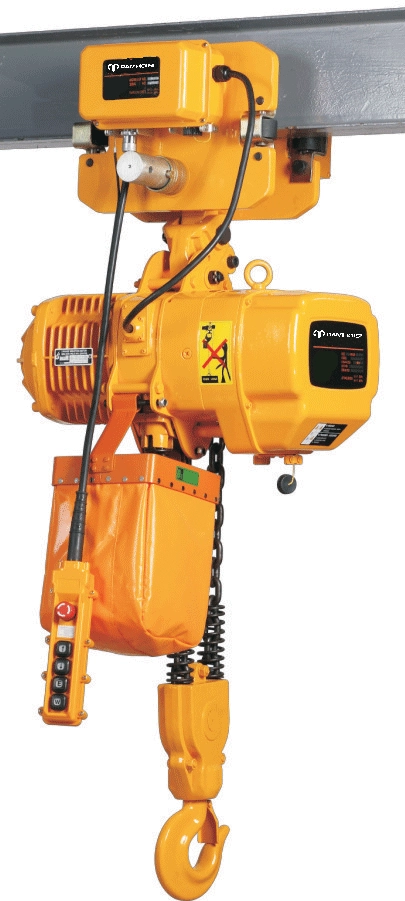

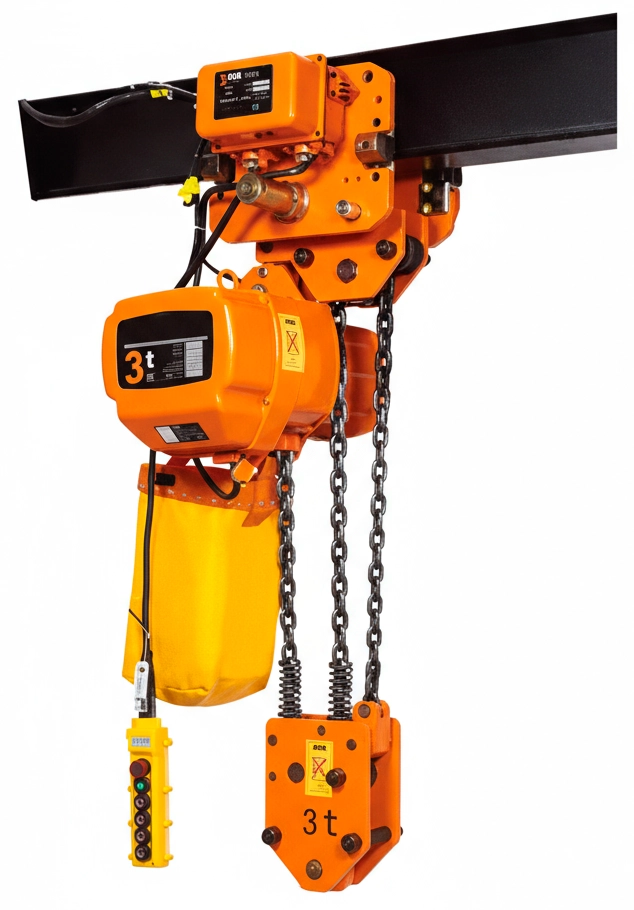

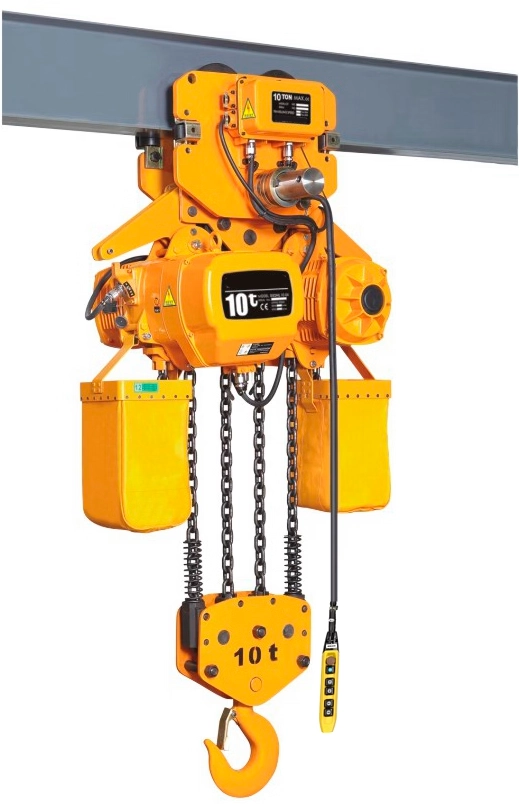

Тали электрические цепные передвижные HHBD-T на 380 В

● применяются при погрузочно-разгрузочных работах в промышленных помещениях, цехах, гаражах, оптических центрах, ремонтных мастерских, строительных площадках

● обладают небольшой массой и габаритами

● питание от сети 220В

Артикул

1001259

Таль электрическая цепная HHBD 0,5 т 6 м

Наименование

Г/п, т

0,5 1 1 2 2 3 3 5 5 10 10

Н подъема, м

6 6 12 6 12 6 12 6 12 6 12

Цена, р.

58 290 ₽ 68 868 ₽ 75 340 ₽ 85 291 ₽ 100 144 ₽ 98 916 ₽ 122 096 ₽ 149 752 ₽ 159 043 ₽ 271 778 ₽ 376 969 ₽

Кол-во

Купить

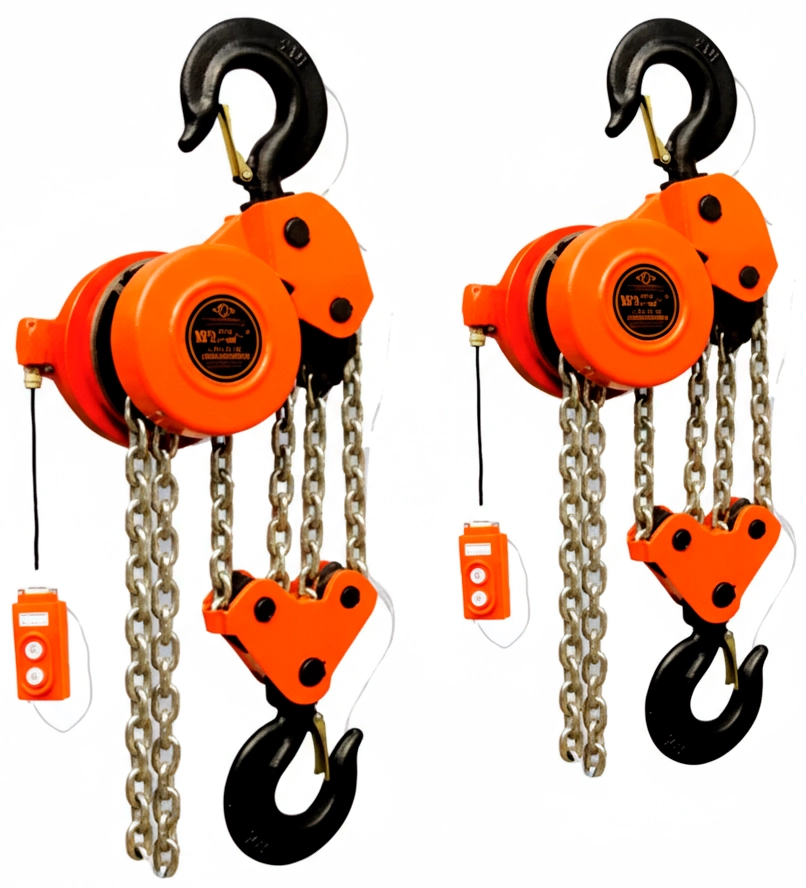

Тали электрические цепные стационарные DHP на 380 В

● предназначены для поднятия и перемещения тяжеловесных предметов различного типа

● рабочим телом выступает прочная металлическая цепь

● питание от сети 380В

Артикул

1001249

Таль электрическая цепная СТАЦ. DHP 1 т 6 м

Наименование

Таль электрическая цепная СТАЦ. DHP 1 т 6 м Таль электрическая цепная СТАЦ. DHP 1 т 12 м Таль электрическая цепная СТАЦ. DHP 2 т 6 м Таль электрическая цепная СТАЦ. DHP 2 т 12 м Таль электрическая цепная СТАЦ. DHP 3 т 6 м Таль электрическая цепная СТАЦ. DHP 3 т 12 м Таль электрическая цепная СТАЦ. DHP 5 т 6 м Таль электрическая цепная СТАЦ. DHP 5 т 12 м

V подъема, м/мин

2,5 2,5 2,5 2,5 2 2 2 2

Н подъема, м

6 12 6 12 6 12 6 12

Цена, р.

32 383 ₽ 35 489 ₽ 34 158 ₽ 38 329 ₽ 35 489 ₽ 39 483 ₽ 39 175 ₽ 46 136 ₽

Кол-во

Купить

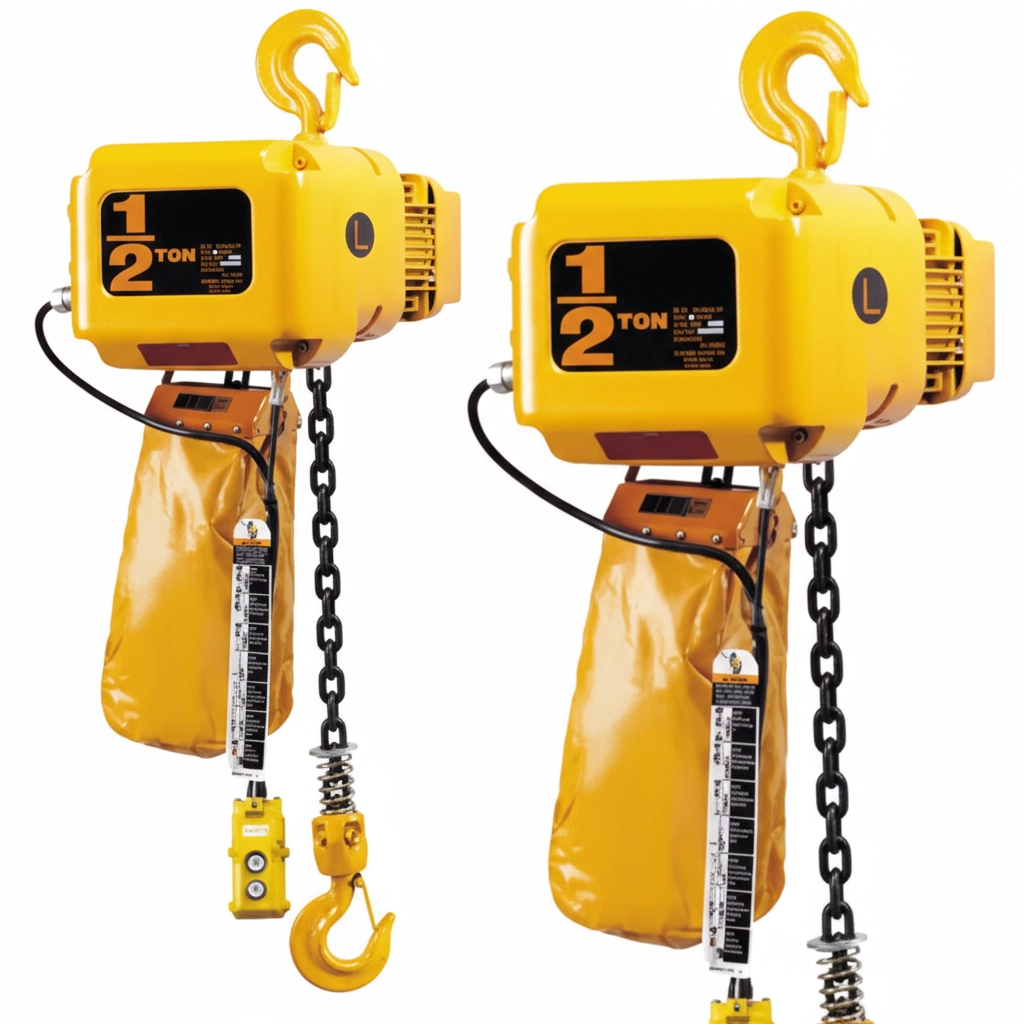

Тали электрические цепные стационарные HHBD на 380 В

● предназначены только для вертикального подъема и опускания груза

● таль крепится в необходимом месте с помощью прочного грузового крюка с фиксатором

● отличаются надежностью и долгим сроком службы

● питание от сети 380В

Артикул

1001257

Таль электрическая цепная СТАЦ. HHBD 0,5 т 6 м

1001258

Наименование

Таль электрическая цепная СТАЦ. HHBD 0,5 т 6 м Таль электрическая цепная СТАЦ. HHBD 1 т 6 м

Г/п, т

0,5 1

Н подъема, м

6 6

Цена, р.

44 773 ₽ 46 910 ₽

Кол-во

Купить

Электрические цепные тельферы – наиболее надежный вариант исполнения грузоподъемного оборудования этого класса. При сравнительно высокой стоимости они имеют лучшие показатели износостойкости, надежности, долговечности и безотказности. Также устройства отличаются меньшими габаритами и массой, почти бесшумным ходом и отсутствием смещения груза по сравнению со стандартными канатными аналогами.

Эти грузоподъемные механизмы отлично подходит для максимально интенсивного режима эксплуатации. В нашем каталоге есть передвижные и стационарные электрические тали для подъема груза весом до 10 тонн.

Особенности конструкции цепного тельфера

Конструкция цепного тельфера представляет собой подъемный мотор-редуктор, закрепленный на подвижной тележке, обеспечивающий силовое протягивание цепи через себя. Главная отличительная особенность данной модели – в качестве гибкого грузового конца используется высокопрочная цепь. Ее, в отличие от каната, при повреждении можно быстро заменить, не разбирая корпус. Срок ее службы в несколько раз превышает рабочий период стального троса.

Основные требования безопасности при работе с талью

Строго запрещено:

Превышать допустимую нагрузку.
Находиться под поднятым предметом.
Использовать технику не по назначению (например, не допускается подтягивание или волочение груза).

Монтаж цепной электротали должен производиться исключительно квалифицированным персоналом или специализированной организацией.

При наличии соответствующего бюджета и при подходящем характере работ мы предлагаем нашим клиентам купить электрические модели цепного тельфера. Если вы затрудняетесь с выбором, наши специалисты всегда рады помочь.

Для того чтобы оформить заказ по Новороссийску, позвоните по телефону 8 (800) 500-56-43 или оставьте заявку на почту zakaz@a550.ru.
