Что такое шестерённая цепная таль и когда она нужна?

Шестерённая (шестерёнчатая) таль — ручной подъёмный механизм с зубчатым редуктором, поднимающий грузы от 0,5 до 20 т вертикально — в цехах, на складах, стройплощадках. Работает без электричества, поэтому незаменима там, где нет сети. Типичные задачи — монтаж оборудования, погрузка/разгрузка, установка металлоконструкций.

Чем она отличается от рычажной?

Шестерённая приводится тяговой цепью, поднимает до 20 т на высоту 12–18 м строго вертикально. Рычажная компактнее, но максимум 9 т и до 3–6 м по высоте. Зато рычажная тянет горизонтально и под углом.

Как подобрать грузоподъёмность?

Ряд: 0,5 / 1 / 2 / 3 / 5 / 10 / 20 т. Масса груза не должна превышать номинал. Не забудьте вес строп и траверс — они тоже входят в общую нагрузку.

Какая высота подъёма бывает у шестерённых талей?

Стандартные значения — 3, 6, 9 и 12 метров, у некоторых моделей до 18 м. Высоту выбирайте по расстоянию от точки крепления до пола минус высота груза с захватом. Учтите, что с увеличением длины цепи растёт вес самой тали.

Стационарная или передвижная — когда что?

Стационарная висит в одной точке — для постоянного рабочего места. Передвижная (с кареткой) катится по двутавру и перемещает груз по горизонтали. Нужно не только поднять, но и переместить вдоль пролёта — берите передвижную.

Как подобрать каретку для передвижной тали?

Каретка подбирается по ширине полки двутавровой балки — стандартный диапазон от 50 до 220 мм. Грузоподъёмность каретки должна соответствовать грузоподъёмности тали. Проверьте, что балка рассчитана на нагрузку от тали с грузом — это задача конструктора или ответственного инженера.

Тяжело ли тянуть цепь вручную?

Редуктор снижает усилие в десятки раз. Для модели на 1 т нужно около 33–37 кгс, на 5 т — около 40–45 кгс. Чем выше передаточное число, тем легче тянуть, но медленнее подъём.

Какова скорость подъёма груза ручной шестерённой талью?

Средняя скорость — около 1–1,5 м/мин при полной нагрузке, зависит от грузоподъёмности и усилий оператора. Это медленнее электрической тали (до 8 м/мин), но для эпизодических подъёмов вполне достаточно. Ручные тали рассчитаны на работу с группой режима 1М — то есть на низкую интенсивность.

Из какого материала должна быть грузовая цепь?

Грузовые цепи изготавливают из легированной стали с последующей закалкой. Качественная цепь имеет класс прочности не ниже Т(8) — это означает разрывную нагрузку от 800 Н/мм² при коэффициенте запаса прочности 5:1. Избегайте талей с цепями из обычной углеродистой стали — они не предназначены для грузоподъёмных операций.

Можно ли использовать шестерённую таль на открытом воздухе?

Можно, но нужно учесть условия. Стандартные модели рассчитаны на температуру от −10 до +40 °C. При работе в условиях влажности и осадков выбирайте тали с антикоррозийным покрытием цепи и корпуса. После работы под дождём обязательно просушите и смажьте цепь.

Подойдёт ли шестерённая таль для автосервиса?

Да, модели на 0,5–2 т отлично справляются со снятием двигателей и КПП. Крепите к потолочной балке или треноге. Убедитесь, что опора рассчитана на нагрузку, и вешайте таль строго над центром тяжести груза.

Можно ли ставить шестерённую таль на кран-балку?

Да, передвижная шестерённая таль с кареткой устанавливается на монорельсовую балку и работает как механизм подъёма ручной кран-балки. Такое решение подходит для цехов и мастерских с невысокой интенсивностью работ, где установка электрической тали экономически нецелесообразна.

Какой график осмотров и обслуживания?

Ежесменно — крюк, цепь, тормоз, крепление. Раз в 6 месяцев — полный осмотр: шестерни, подшипники. Раз в 12 месяцев — техническое освидетельствование с нагрузочным испытанием.

Как понять, что грузовую цепь пора менять?

Цепь бракуется при удлинении звена более 3% от номинального размера — замерьте 10 звеньев и сравните с паспортными данными. Также цепь не допускается к работе при наличии трещин, деформированных или заклинивающих звеньев, и при износе, уменьшившем диаметр сечения прутка более чем на 10%.

Нужно ли смазывать цепь и как часто?

Грузовую цепь смазывают не реже раза в 3 месяца при регулярной эксплуатации, при интенсивной — ежемесячно. Используйте специальную цепную смазку или густое минеральное масло. Перед нанесением очистите звенья от грязи и старой смазки. Шестерни редуктора смазывают согласно паспорту — обычно раз в 6–12 месяцев.

Когда нужно менять крюк тали?

Крюк бракуется при увеличении зева более 5% от первоначального размера, а также при обнаружении трещин, сколов и деформации. Износ опорной поверхности более 10% — тоже основание для замены. Крюки не подлежат ремонту сваркой или наплавкой — только замена на новый.

Регистрируют ли шестерённые тали в Ростехнадзоре?

Нет. Ручные механизмы с управлением с пола не регистрируются при любой грузоподъёмности. Но перед пуском таль проходит освидетельствование, а ответственные лица назначаются приказом.

Какие требования безопасности нужно соблюдать при работе?

Запрещено поднимать груз, масса которого превышает номинальную грузоподъёмность тали. Нельзя находиться под поднятым грузом, дёргать тяговую цепь рывками и оставлять груз в подвешенном состоянии без присмотра. Перед подъёмом убедитесь, что груз надёжно зацеплен и свободен от связей с другими предметами.

Шестерённая таль или электрическая — что выбрать на склад?

До 10–15 подъёмов в смену — шестерённая выгоднее: дешевле, не нужно электричество, проще обслуживать. Десятки циклов в час — берите электрическую: она в 5–8 раз быстрее и не утомляет оператора.

На что обратить внимание при покупке шестерённой тали?

Проверьте наличие паспорта и сертификата соответствия — без них вводить таль в эксплуатацию запрещено. Убедитесь, что указан класс прочности цепи (не ниже Т8) и заявленная группа режима работы. Обратите внимание на наличие грузоупорного тормоза — он должен надёжно удерживать груз на весу при отпускании тяговой цепи.

Главная

Грузоподъемное оборудование и такелаж

Тали ручные

Тали цепные шестеренные

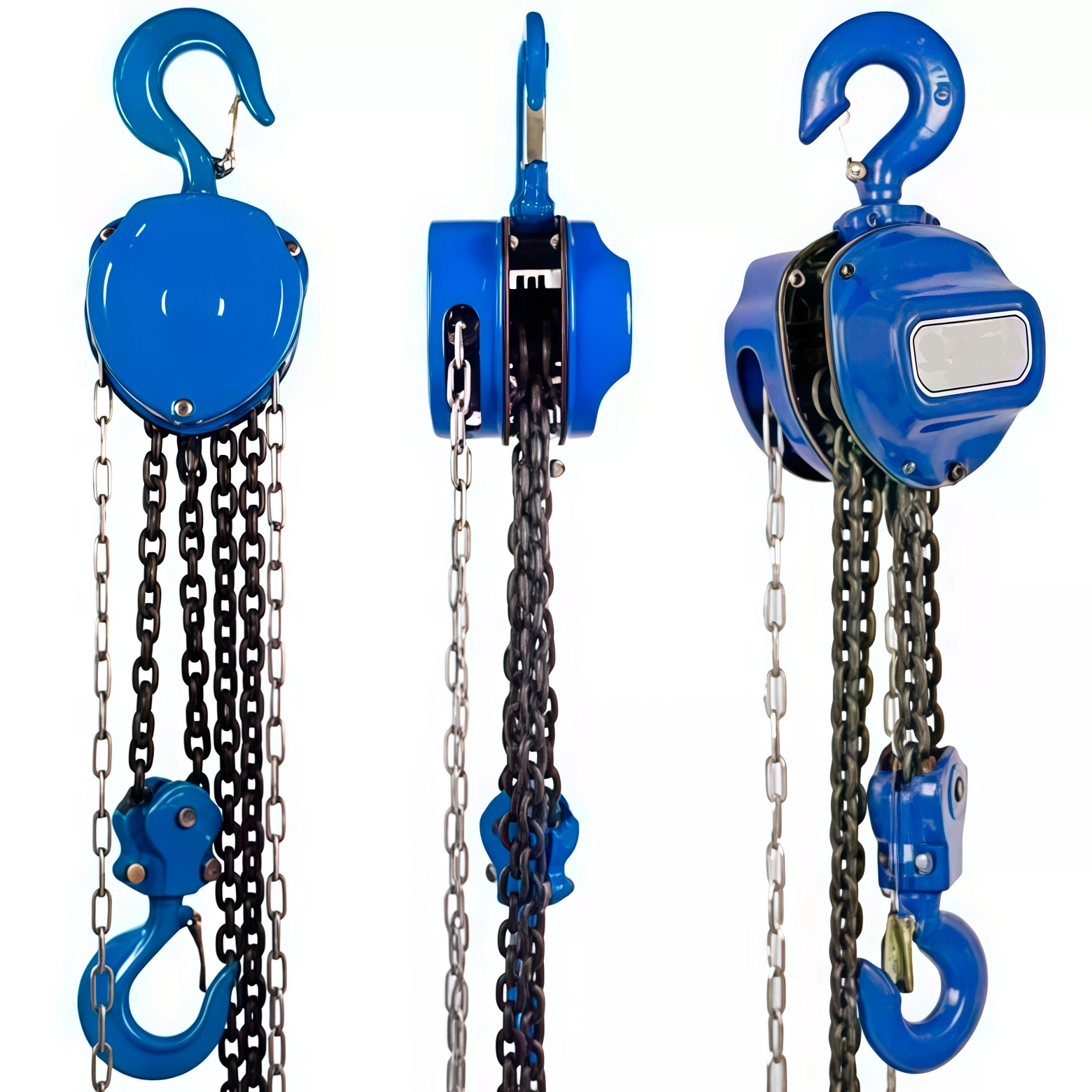

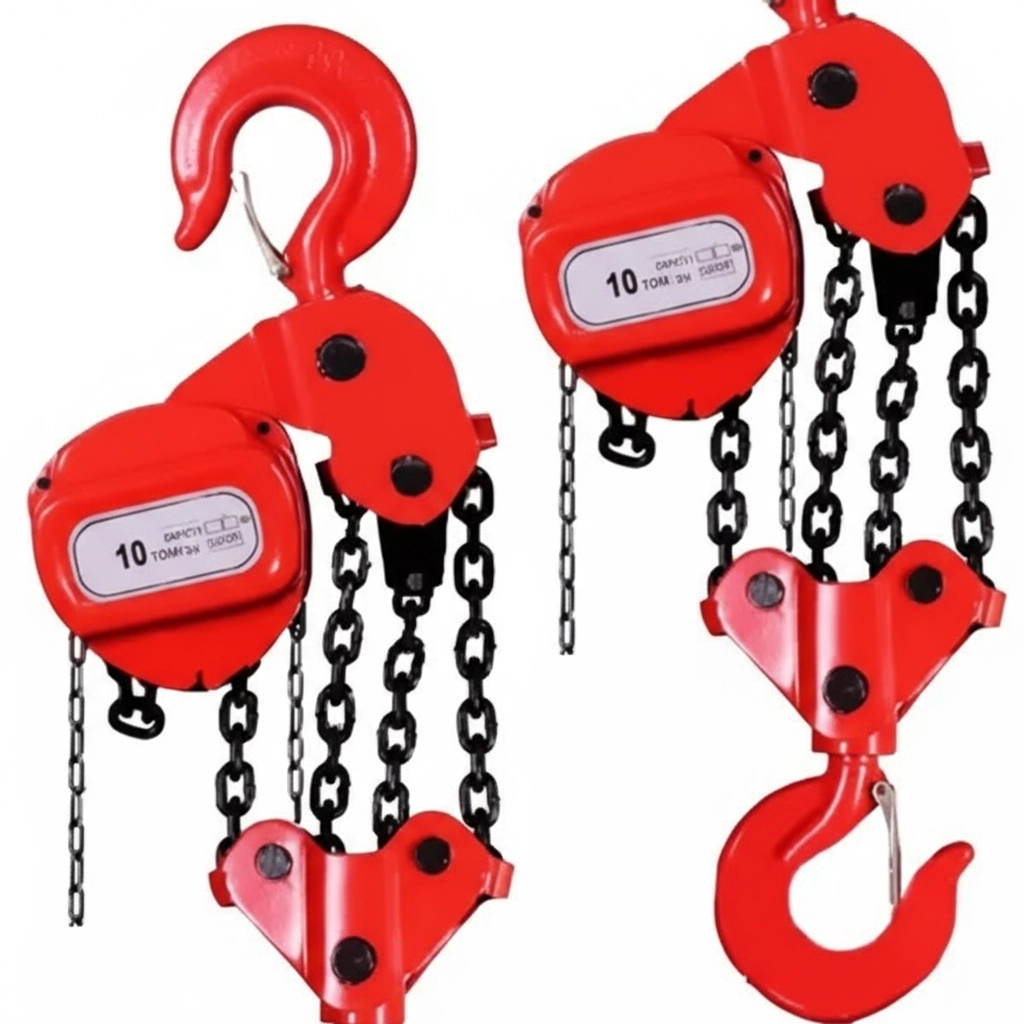

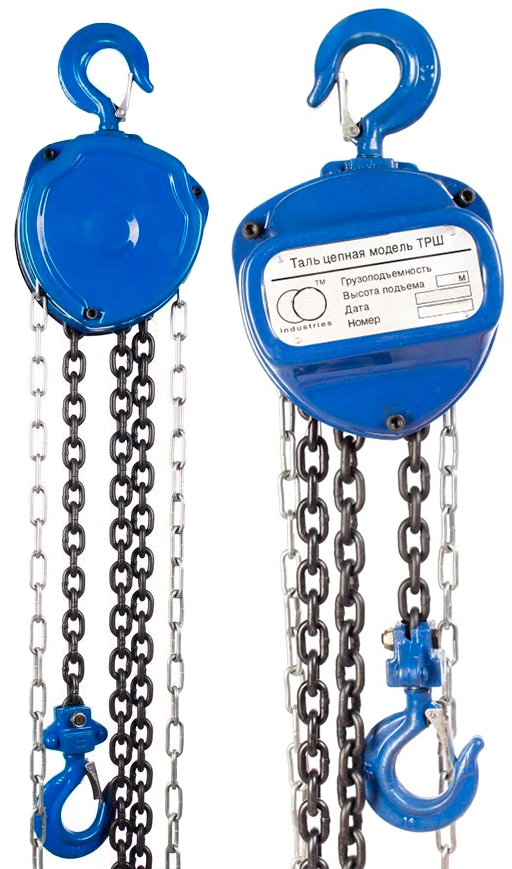

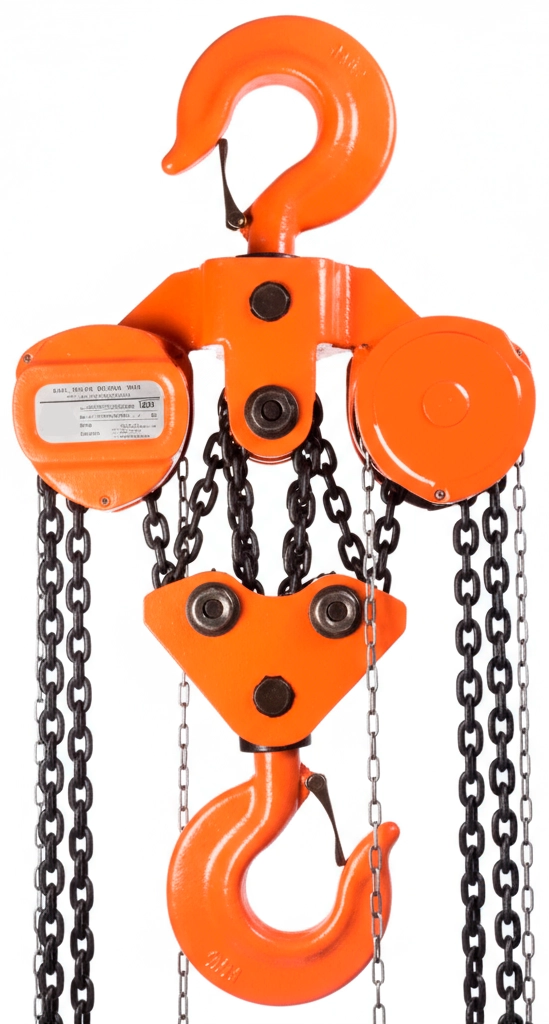

Тали ручные цепные

● применяются на небольших строительных площадках и производственных цехах

● прочная металлическая цепь

● элементы выполнены из прочной стали

Артикул

1001110

Наименование

Г/п, т

0,5 0,5 0,5 0,5 1 1 1 1 1 2 2 2 2 2 3 3 3 3 3 5 5 5 5 5 10 10 10 10 10 20 20 20 20

Н подъема, м

3 6 9 12 3 6 9 12 18 3 6 9 12 18 3 6 9 12 18 3 6 9 12 18 3 6 9 12 18 3 6 9 12

Цена, р.

3 756 ₽ 4 840 ₽ 5 669 ₽ 7 041 ₽ 3 554 ₽ 4 833 ₽ 6 041 ₽ 6 823 ₽ 10 053 ₽ 5 117 ₽ 5 970 ₽ 8 103 ₽ 9 950 ₽ 14 392 ₽ 6 965 ₽ 9 538 ₽ 12 575 ₽ 13 931 ₽ 20 518 ₽ 10 093 ₽ 13 362 ₽ 16 347 ₽ 19 912 ₽ 30 539 ₽ 23 784 ₽ 24 702 ₽ 36 173 ₽ 41 206 ₽ 54 963 ₽ 60 428 ₽ 63 968 ₽ 87 727 ₽ 98 878 ₽

Кол-во

Купить

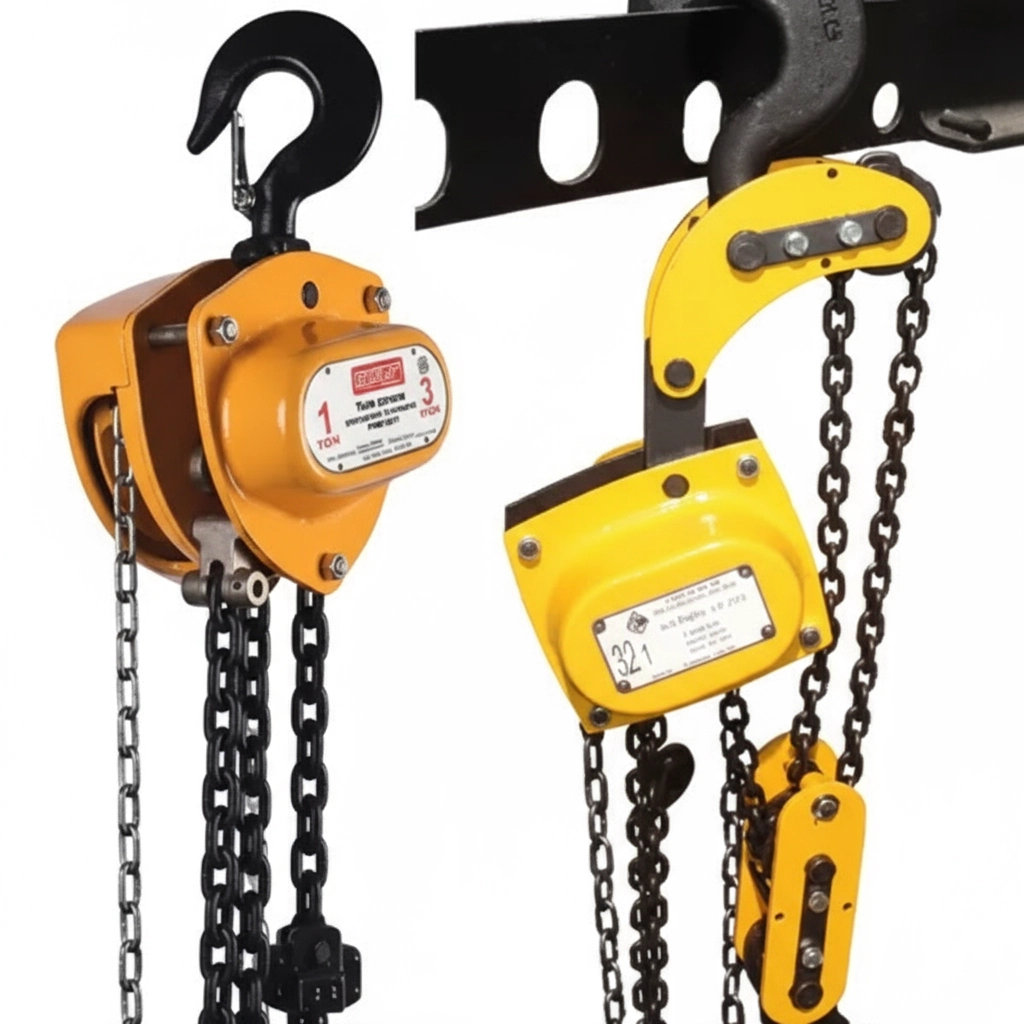

Тали взрывобезопасные (ВБИ) ручные цепные

● служат для выполнения работ по транспортировке грузов в специальных условиях

● взрывобезопасное исполнение исключает искрение и ограничивает температуру в подвижных узлах механизма

● могут эксплуатироваться в закрытом помещении и на открытом воздухе

Артикул

1001695

Наименование

Г/п, т

0,5 0,5 0,5 0,5 1 1 1 1 2 2 2 2 3,2 3,2 3,2 3,2 5 5 5 5

Н подъема, м

3 6 9 12 3 6 9 12 3 6 9 12 3 6 9 12 3 6 9 12

Цена, р.

48 237 ₽ 56 572 ₽ 65 156 ₽ 74 081 ₽ 36 525 ₽ 60 182 ₽ 69 314 ₽ 78 829 ₽ 52 588 ₽ 87 207 ₽ 99 404 ₽ 112 258 ₽ 92 818 ₽ 100 817 ₽ 123 386 ₽ 138 830 ₽ 142 199 ₽ 168 712 ₽ 195 529 ₽ 222 348 ₽

Кол-во

Купить

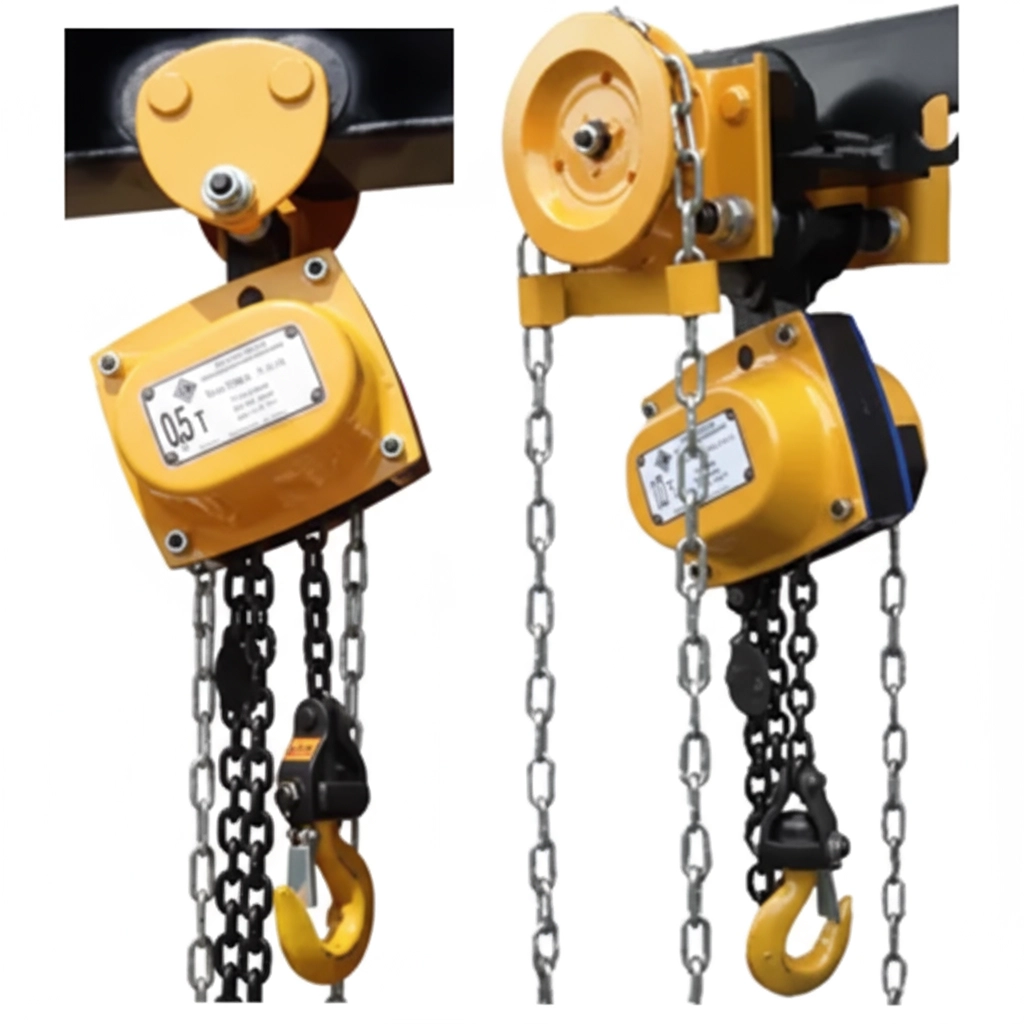

Тали взрывобезопасные (ВБИ) ручные передвижные

● предназначены для эксплуатации на складских, производственных и строительных объектах

● взрывобезопасное исполнение исключает искрение и ограничивает температуру в подвижных узлах механизма

● передвижение производится по подвесному пути двутаврового профиля

Артикул

1001715

Таль взрывобезопасная (ВБИ) передв. 0,5 т 3 м

Наименование

Г/п, т

0,5 0,5 0,5 0,5 1 1 1 1 2 2 2 2 3,2 3,2 3,2 3,2 5 5 5 5

Н подъема, м

3 6 9 12 3 6 9 12 3 6 9 12 3 6 9 12 3 6 9 12

Цена, р.

76 080 ₽ 86 232 ₽ 95 976 ₽ 105 398 ₽ 78 583 ₽ 91 729 ₽ 72 661 ₽ 112 144 ₽ 112 258 ₽ 126 726 ₽ 140 238 ₽ 153 409 ₽ 133 855 ₽ 147 914 ₽ 161 949 ₽ 176 097 ₽ 240 317 ₽ 268 064 ₽ 296 560 ₽ 325 125 ₽

Кол-во

Купить

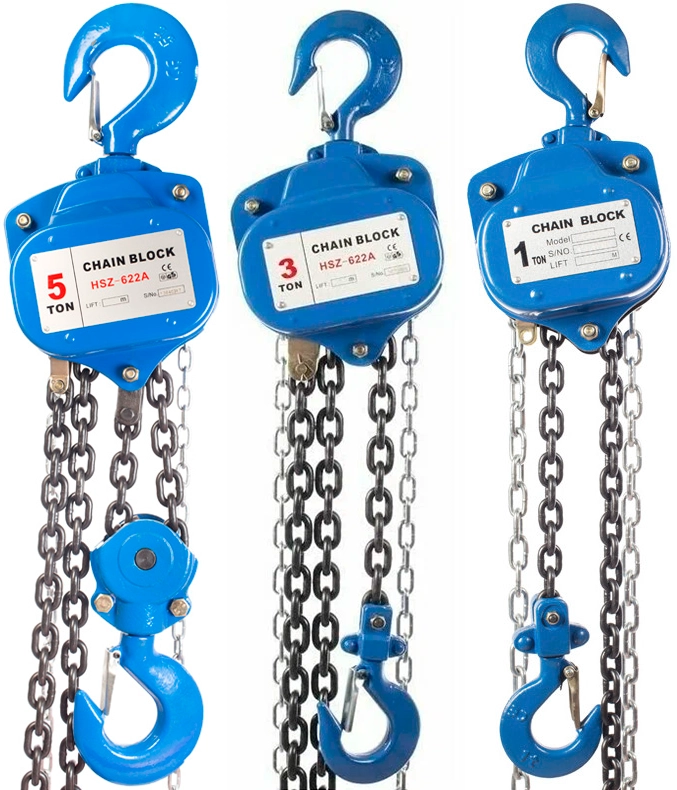

Тали ручные цепные премиум-класса: запас прочности - 4:1

● усиленная конструкция с повышенным запасом прочности и увеличенным ресурсом службы

● компактный корпус из высококачественной стали

● кованый крюк

Артикул

1001735

Таль цепн. ручн. (премиум: запас проч. - 4х) 0,5 т 3 м

Наименование

Г/п, т

0,5 0,5 0,5 0,5 1 1 1 1 2 2 2 2 3 3 3 3 5 5 5 5 10 10 10 10 20 20 20 20

Н подъема, м

3 6 9 12 3 6 9 12 3 6 9 12 3 6 9 12 3 6 9 12 3 6 9 12 3 6 9 12

Цена, р.

4 486 ₽ 5 655 ₽ 7 245 ₽ 8 155 ₽ 4 614 ₽ 5 814 ₽ 7 494 ₽ 8 350 ₽ 5 985 ₽ 7 524 ₽ 10 388 ₽ 12 193 ₽ 9 096 ₽ 11 123 ₽ 14 837 ₽ 17 490 ₽ 12 813 ₽ 16 619 ₽ 21 000 ₽ 22 541 ₽ 28 500 ₽ 33 323 ₽ 48 351 ₽ 47 437 ₽ 68 194 ₽ 86 409 ₽ 102 668 ₽ 107 546 ₽

Кол-во

Купить

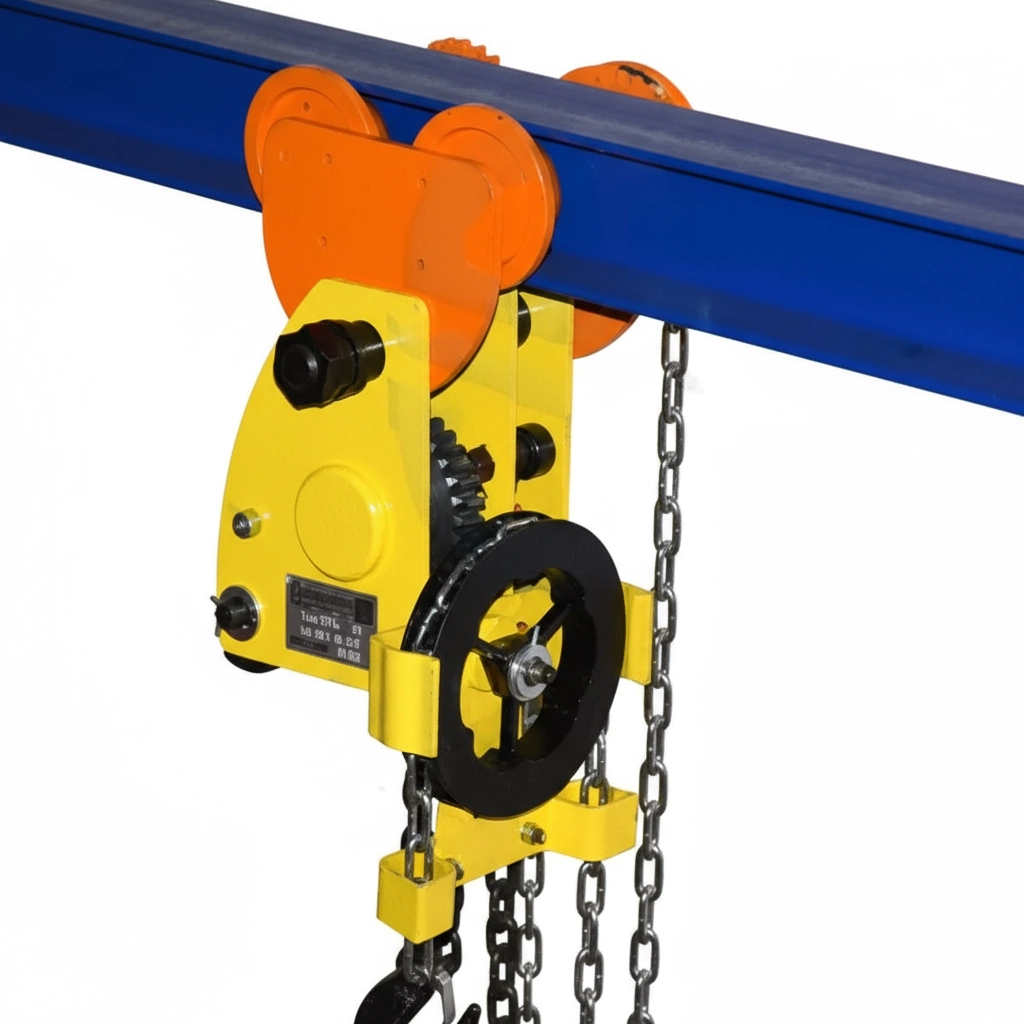

Тали червячные ТРЧП передвижные

● предназначены для подъема и передвижения груза по подвесному монорельсовому пути двутаврового профиля

● в основе подъемного механизма лежит механическая червячная передача

● дают возможность при малых физических усилиях осуществлять подъем тяжелых грузов

Артикул

1001679

Наименование

Г/п, т

1 1 1 1 1 2 2 2 2 2 3,2 3,2 3,2 3,2 5 5 5 5 8 8 8 8

Н подъема, м

3 6 9 12 15 3 6 9 12 15 3 6 9 12 3 6 9 12 3 6 9 12

Цена, р.

58 350 ₽ 70 853 ₽ 77 443 ₽ 83 356 ₽ 91 363 ₽ 90 662 ₽ 119 282 ₽ 128 358 ₽ 139 423 ₽ 149 008 ₽ 100 294 ₽ 117 227 ₽ 127 160 ₽ 135 475 ₽ 158 357 ₽ 168 962 ₽ 179 566 ₽ 190 170 ₽ 232 385 ₽ 244 201 ₽ 256 018 ₽ 267 833 ₽

Кол-во

Купить

Показать ещё Показано 123 из 145

1 2

Таль цепная ручная — разновидность грузоподъемного оборудования, которое применяется практически повсеместно: в складской, производственной, логистической сферах, в быту. Это оборудование является бюджетным аналогом более дорогостоящих электротельферов. И применяется там, где количество подъемно-транспортных операций относительно невелико.

Устройство оборудования

Шестеренные цепные тали состоят из следующих компонентов:

силовой подъемный механизм:
грузовая цепь с фиксирующими крюками;
цепь управления.

Могут комплектоваться дополнительными такелажными элементами: скобы, захваты, стропы, траверсы и т.д. А также работать в составе другой более сложной техники (компактные подъемные краны, перегрузочные устройства, легкие кран-балки и проч.). Модельный ряд включает устройства грузоподъемностью от 0,5 до 20 тонн и высотой от 3 до 18 метров.

При работе не допускается волочение и превышение номинального усилия. Для начала эксплуатации достаточно внимательно ознакомиться с инструкцией.

Чтобы купить ручную шестеренчатую цепную таль, позвоните нам или оформите заказ в нашем интернет-магазине. Регистрация личного кабинета не требуется, а компании могут выслать свои реквизиты вложенным файлом прямо в корзине.

При заказе оптовой партии и торгующим компаниям предоставляются существенные скидки и особые условия.

Для того чтобы оформить заказ по Новороссийску, позвоните по телефону 8 (800) 500-56-43 или оставьте заявку на почту zakaz@a550.ru.
